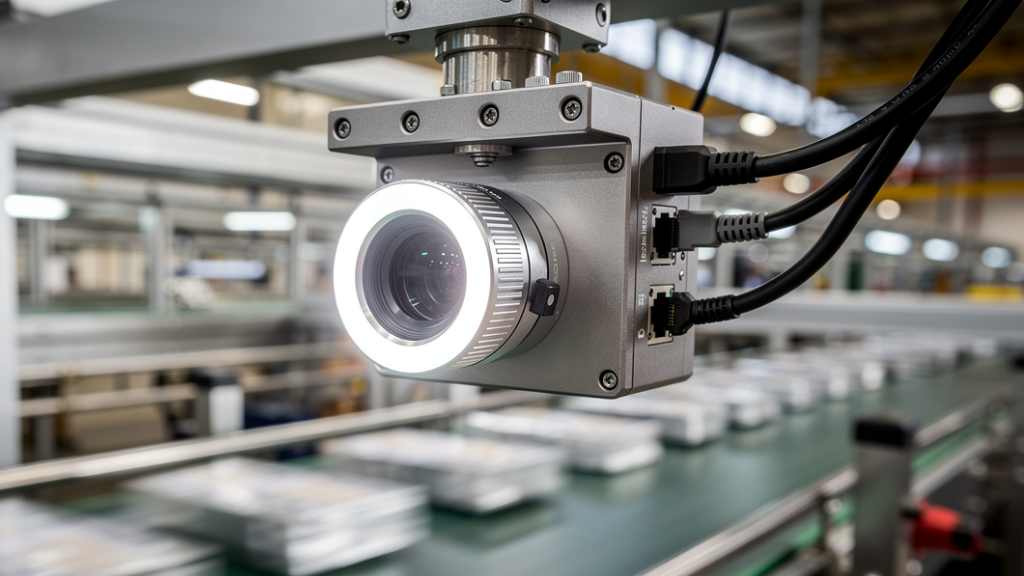

Камера — это «глаз» роботизированной системы. От того, насколько правильно она подобрана, зависит, увидит ли робот дефект размером 0,1 мм, успеет ли среагировать на деталь, движущуюся со скоростью 2 м/с, и сможет ли работать в запылённом цехе без сбоев. Ошибка в выборе камеры может обернуться тем, что система технического зрения будет работать нестабильно, а то и вовсе окажется бесполезной.
В этой статье мы разберём ключевые параметры, которые нужно учитывать при выборе камеры для машинного зрения: разрешение, скорость съёмки, тип затвора, интерфейсы, защита от внешней среды. Вы получите практическое руководство, которое поможет подобрать камеру под конкретную задачу — будь то контроль качества, позиционирование деталей или бин-пикинг.
Разрешение камеры — сколько мегапикселей действительно нужно
Разрешение — первый и самый важный параметр. Но больше — не всегда лучше. Ключевой вопрос: какой минимальный размер дефекта или детали вы должны увидеть?
Как рассчитать необходимое разрешение
Формула проста: разрешение = поле зрения / требуемая точность. Например, если вы контролируете деталь размером 100 мм и должны увидеть дефект 0,1 мм, вам нужно разрешение не менее 1000 пикселей по этой стороне. Если поле зрения 300 мм, а точность 0,1 мм — потребуется 3000 пикселей.
Практическое правило: для надёжного обнаружения дефекта его размер должен занимать минимум 3–5 пикселей на изображении. То есть если дефект 0,1 мм, разрешение должно быть таким, чтобы 0,1 мм соответствовало 3–5 пикселям.
Типичные разрешения и их применение
- 0,3–1 Мп (640×480 – 1024×768): простые задачи — обнаружение наличия детали, чтение крупных штрихкодов, позиционирование в пределах миллиметра.
- 2–5 Мп (1600×1200 – 2448×2050): контроль качества, OCR, измерение размеров с точностью 0,05–0,1 мм. Камеры с разрешением 2448×2050 px и пикселем 3,45×3,45 µm обеспечивают высокую детализацию для контроля поверхностей .
- 12 Мп и выше: прецизионные измерения, контроль микродефектов, инспекция электроники. Камеры USB 3.0 с разрешением до 12 Мп и скоростью до 700 кадров/с подходят для самых требовательных задач .
Важно: чем выше разрешение, тем больше данных нужно обработать. Это влияет на требования к вычислительному модулю и скорости интерфейса.
Скорость съёмки — успеет ли камера поймать деталь
Скорость камеры измеряется в кадрах в секунду (fps). Она определяет, сможет ли система зафиксировать движущийся объект без смазывания.
Как рассчитать необходимую скорость
Формула: fps = скорость линии / (поле зрения / разрешение). Проще говоря, если деталь движется со скоростью 1 м/с, а вы хотите получить чёткий снимок, время экспозиции должно быть достаточно коротким, чтобы за это время деталь не сместилась более чем на 1–2 пикселя.
Пример: деталь движется со скоростью 1 м/с, разрешение 0,1 мм/пиксель. Чтобы смещение за время экспозиции не превысило 1 пиксель, экспозиция должна быть не более 0,1 мс. При такой экспозиции нужна очень яркая подсветка.
Типичные скорости
- 30–60 fps: стандартные задачи контроля на конвейере с умеренной скоростью.
- 100–200 fps: высокоскоростные линии, сортировка, контроль движущихся объектов.
- 500–700 fps: экстремально быстрые процессы — например, контроль падающих деталей или баллистических объектов .
Важный нюанс: высокая скорость съёмки часто требует сокращения разрешения (binning) или использования нескольких камер. Камеры с разрешением 2448×2050 px работают на скорости 15 fps в полном кадре, но при binning 2×2 (разрешение 1224×1025) скорость возрастает до 30 fps .
Глобальный или роллинг-затвор — что выбрать
Тип затвора определяет, как камера считывает изображение.
Глобальный затвор (Global Shutter)
Все пиксели экспонируются одновременно. Идеален для съёмки движущихся объектов — нет геометрических искажений («эффект желе»).
Когда выбирать: любые задачи с движущимися деталями, высокоскоростные линии, позиционирование роботов. Камеры с глобальным затвором и CMOS-сенсорами широко представлены на рынке .
Роллинг-затвор (Rolling Shutter)
Пиксели экспонируются последовательно, строка за строкой. Дешевле, но даёт искажения при движении.
Когда выбирать: только для статичных объектов или очень медленных процессов. Для роботизированных систем с движущимися деталями — не рекомендуется.
Интерфейсы камер — GigE, USB 3.0, Camera Link
Интерфейс определяет, как камера передаёт данные на компьютер. От этого зависит скорость, длина кабеля и сложность интеграции.
GigE Vision (Gigabit Ethernet)
Самый популярный интерфейс в промышленной робототехнике.
Преимущества:
- Длина кабеля до 100 метров без повторителей.
- Питание по PoE (Power over Ethernet) — один кабель для данных и питания.
- Стандартизированный протокол, совместимость с разными производителями.
- Камеры с интерфейсом Gigabit Ethernet и разрешением 2040×1084 px работают на скорости до 55 fps .
Когда выбирать: большинство промышленных задач, особенно когда камера удалена от вычислительного модуля.
USB 3.0
Самый простой и дешёвый интерфейс.
Преимущества:
- Высокая пропускная способность (до 5 Гбит/с).
- Простота подключения — любой компьютер с USB 3.0.
- Камеры USB 3.0 достигают скорости до 700 кадров/с и разрешения до 12 Мп .
Ограничения:
- Длина кабеля — до 3–5 метров (без активных удлинителей).
- Меньшая помехозащищённость, чем у GigE.
Когда выбирать: компактные системы, где камера находится рядом с компьютером, или задачи с очень высокой скоростью съёмки.
Camera Link
Профессиональный интерфейс для самых требовательных задач.
Преимущества:
- Огромная пропускная способность.
- Минимальные задержки.
- Детерминированная передача данных.
Ограничения:
- Дорогое оборудование (нужна специальная плата захвата).
- Длина кабеля — до 10 метров.
- Сложная интеграция.
Когда выбирать: высокоскоростные линии, требующие передачи больших объёмов данных без потерь.
Защита от внешней среды — IP-класс и условия эксплуатации
Промышленная камера работает не в офисе. Пыль, влага, вибрации, экстремальные температуры — всё это влияет на выбор.
Класс защиты IP
- IP40: защита от твёрдых частиц размером более 1 мм. Подходит для чистых цехов .
- IP65: полная защита от пыли и защита от водяных струй. Оптимально для большинства производств .
- IP67: защита от погружения в воду на ограниченное время. Для влажных и агрессивных сред .
Рабочая температура
Стандартные камеры работают при +5…+50°C . Для горячих цехов (литейное производство, металлургия) требуются камеры со специальной защитой — например, с защитой от брызг сварки и работой при высоких температурах .
Устойчивость к засветке
В цехах с ярким освещением или на открытых площадках камера должна выдерживать засветку. Промышленные 3D-камеры обеспечивают работу при освещённости свыше 30 000 лк без дополнительного затенения .
2D или 3D камера — что выбрать для робота
Традиционные 2D-камеры дают плоское изображение и подходят для задач контроля на плоскости, OCR, чтения кодов. Но для роботизированных систем, где нужно позиционирование в пространстве, часто требуются 3D-камеры.
3D-камеры для роботов
Современные 3D-камеры для робототехники используют лазерную триангуляцию или структурированный свет. Они формируют облако точек, позволяя роботу «видеть» глубину и ориентацию объекта в пространстве.
Примеры характеристик 3D-камер:
- Точность 1,0 мм на расстоянии 3 метров .
- Поле зрения до 3000×2400 мм на расстоянии 3 м .
- Время захвата 3D-кадра 0,5–0,9 секунды .
- Работа с объектами высокой отражающей способности (металл, глянец) .
- Встроенная IMU для компенсации вибраций .
Когда выбирать 3D: бин-пикинг, паллетирование со сложной укладкой, контроль геометрии, сборка с пространственным позиционированием.
Практический чек-лист — как выбрать камеру
Перед покупкой ответьте на следующие вопросы:
| Параметр | Что учесть |
| Размер дефекта/детали | Минимум 3–5 пикселей на дефект |
| Поле зрения | Определяет разрешение: разрешение = поле зрения / точность |
| Скорость линии | Определяет fps: чем быстрее деталь, тем короче экспозиция |
| Тип затвора | Глобальный — для движущихся объектов |
| Интерфейс | GigE — для удалённых камер, USB 3.0 — для компактных, Camera Link — для высокоскоростных |
| Условия среды | IP65+ для пыльных/влажных цехов, рабочая температура |
| 2D или 3D | 3D — если нужно позиционирование в пространстве |
| Освещение | Совместимость с типом подсветки (длина волны, интенсивность) |
Ограничения и типичные ошибки
- Экономия на разрешении. «Возьмём 1 Мп, хватит» — а потом выясняется, что дефект 0,2 мм занимает 1 пиксель и не детектируется.
- Игнорирование скорости. Камера с высоким разрешением может не успеть снять движущуюся деталь.
- Роллинг-затвор на конвейере. «Эффект желе» искажает геометрию, робот промахивается.
- USB-камера на расстоянии. Кабель 5 метров — предел. Для удалённой камеры нужен GigE.
- Отсутствие защиты IP. Камера выходит из строя через месяц в пыльном цехе.
- Неправильный выбор оптики. Камера с отличным сенсором, но с неподходящим объективом даёт плохое изображение.
Рекомендации по выбору
- Начинайте с расчёта разрешения. Определите минимальный размер дефекта и поле зрения — получите требуемое разрешение.
- Выбирайте глобальный затвор. Для любых задач с движением — только Global Shutter.
- GigE — стандарт для промышленности. Если камера удалена от компьютера, GigE с PoE — оптимальный выбор.
- USB 3.0 — для скорости. Если камера рядом с компьютером и нужна высокая частота кадров — USB 3.0.
- IP65 — минимум для цеха. Пыль и влага убивают камеры без защиты.
- 3D — если нужно позиционирование. Для бин-пикинга и сложных задач — только 3D.
- Тестируйте перед покупкой. Привезите образцы деталей — проверьте, видит ли камера дефекты в реальных условиях.
Заключение
Выбор камеры для машинного зрения — это баланс между разрешением, скоростью, интерфейсом и условиями эксплуатации. Нет универсальной камеры, которая подойдёт для всех задач. Но есть чёткий алгоритм: определить размер дефекта, рассчитать разрешение, проверить скорость, выбрать затвор и интерфейс, убедиться в защите IP.
Главное правило: не покупайте камеру, пока не проверите её на реальных деталях. Демонстрация в лаборатории не покажет, как камера поведёт себя в пыльном цехе при вибрациях и переменном освещении.
