Освещение для систем технического зрения: как выбрать свет для сложных поверхностей

Вы потратили миллионы на робота, камеру высокого разрешения и нейросеть для распознавания дефектов. Запускаете систему — и получаете снимки, на которых камера видит только белые пятна бликов или чёрные провалы теней. Знакомая картина?

В системах технического зрения освещение — это не просто «чтобы было видно». Это самый важный компонент, который определяет, будет ли система работать вообще. Без правильно подобранного света даже самая дорогая камера и самый умный алгоритм бесполезны.

В этой статье мы разберём, какие бывают типы освещения для машинного зрения, как бороться с бликами на металле, стекле и пластике, как выбрать цвет света и почему «как видит человек» и «как видит камера» — это две большие разницы. Вы узнаете, когда достаточно простого кольцевого света, а когда нужна дорогая коаксиальная подсветка или световой купол. И главное — как не превратить настройку освещения в бесконечный квест.

Почему освещение — это 80% успеха системы технического зрения

Любая проблема с освещением в машинном зрении сводится к двум вещам: бликам или теням.

Блики возникают, когда поверхность детали отражает свет прямо в камеру. Вместо чёткого изображения — белое пятно, за которым не видно ни дефектов, ни контуров.
Тени появляются, когда часть объекта не освещена — например, из-за рельефа или неправильного угла падения света.

Задача системы освещения — максимизировать контраст там, где это нужно, и минимизировать его там, где он мешает. Результат — чистые, стабильные изображения, которые алгоритмы могут анализировать надёжно и без сбоев.

И здесь кроется главная ошибка: многие инженеры настраивают освещение «на глаз», как художники. Но для машинного зрения это контрпродуктивно. Художественная фотография использует тени и блики для создания настроения. Для компьютерного зрения такая картинка — катастрофа. Изображения для робота должны быть простыми, чистыми и с резким контрастом на нужном объекте.

Золотое правило: никогда не доверяйте своим глазам при настройке освещения — смотрите только на то, что видит камера. Человеческий глаз и CMOS-сенсор видят мир по-разному.

Типы освещения для машинного зрения — обзор основных технологий

В системах технического зрения используются разные типы подсветки. Выбор зависит от геометрии детали, материала поверхности, требуемой скорости и доступного бюджета.

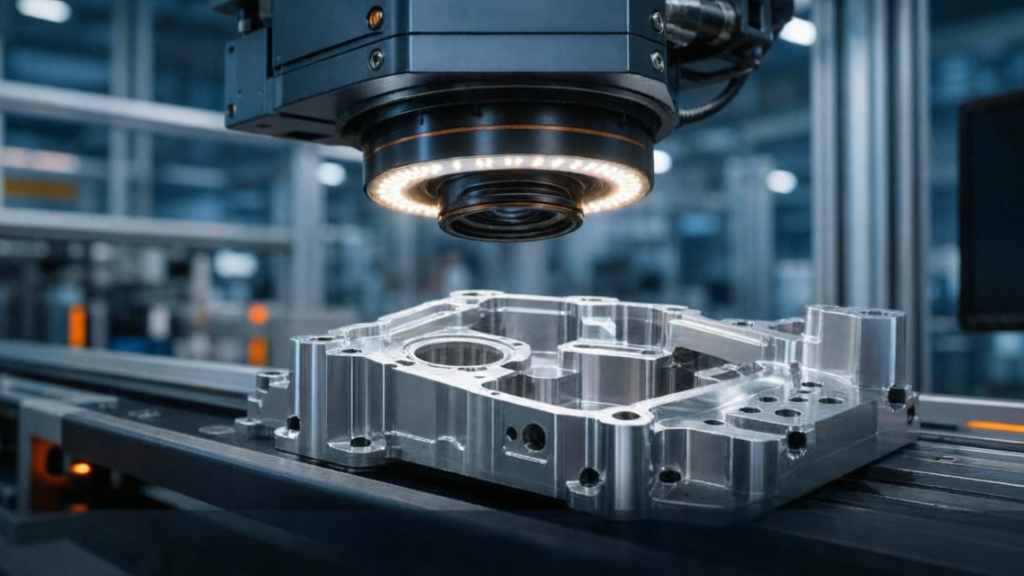

Кольцевая подсветка (Ring Light) — самый популярный вариант

Кольцевой свет — это светодиоды, расположенные по окружности вокруг объектива камеры. Он обеспечивает равномерное освещение прямо перед камерой и прост в установке.

Когда применять: осмотр плоских деталей, чтение кодов, общий осмотр поверхностей.
Плюсы: дёшево, компактно, легко интегрируется.
Минусы: даёт блики на глянцевых поверхностях, не подходит для глубоких рельефов.

Существуют кольцевые подсветки с разным углом излучения — для ближней или дальней фокусировки, а также многоцветные (белый, красный, синий, зелёный, ИК, УФ) для разных задач.

Фоновая подсветка (Backlight) — для силуэтов и измерения размеров

Источник света располагается позади объекта, а камера смотрит на яркий фон. Объект выглядит как тёмный силуэт на светлом фоне.

Когда применять: измерение размеров, проверка наличия отверстий, контроль геометрии, проверка ориентации деталей.
Плюсы: максимальный контраст, высокая точность измерений.
Минусы: не показывает поверхностные дефекты (царапины, текстуру).

Идеально для прозрачных и полупрозрачных объектов — они показывают дефекты и вариации толщины.

Световой купол (Dome Light) — равномерное бестеневое освещение

Светодиоды направлены не прямо на деталь, а внутрь полусферического купола. Свет многократно отражается и падает на объект со всех сторон — мягко и равномерно.

Когда применять: блестящие, искривлённые, сложные поверхности — металл, пластик, стекло.
Плюсы: практически полное отсутствие бликов и теней.
Минусы: дороже кольцевых, крупногабаритный.

Купола особенно эффективны для позиционирования, распознавания символов и контроля дефектов на глянцевых поверхностях.

Коаксиальная подсветка (Coaxial Light) — для зеркальных поверхностей

Свет проходит через полупрозрачное зеркало (beamsplitter) и направляется строго по оптической оси камеры. На плоской зеркальной поверхности свет отражается обратно в камеру — и она видит однородно яркое поле. Любая неровность (царапина, углубление, гравировка) рассеивает свет в сторону и выглядит тёмной на светлом фоне.

Когда применять: печатные платы, полированный металл, кремниевые пластины, стеклянные панели.
Плюсы: идеально для плоских зеркальных поверхностей, максимальный контраст дефектов.
Минусы: теряет 75% света (проходит через beamsplitter дважды) — не подходит для высокоскоростных линий с короткой выдержкой. Дорогой.

Линейная подсветка (Bar Light) — для широких зон и сканирования

Длинная узкая лента светодиодов. Используется для освещения больших площадей или в паре с линейными камерами (в сканерах).

Когда применять: контроль широких поверхностей, сканирующие системы.
Плюсы: гибкая установка под любым углом.
Минусы: может создавать неравномерность по краям.

Внеосевое освещение (Off-Axis Bright Field)

Свет направлен под углом примерно 15° к оптической оси камеры. Это создаёт маленькие тени, которые выявляют перепады высот, приподнятые края и текстуру поверхности.

Когда применять: контроль рельефных поверхностей, поиск царапин и углублений.
Плюсы: хорошо показывает топографию.
Минусы: сложнее в настройке.

Выбор цвета света — почему это важно

Цвет освещения — не эстетика, а инструмент управления контрастом.

Цвет / Диапазон	Когда применять	Эффект
Белый	Универсальный, для цветных объектов	Естественная цветопередача
Красный (620–750 нм)	Металлы, гравировка, штрихкоды	Лучше проникает через загрязнения, меньше бликов на металле
Синий (450–495 нм)	Медные поверхности, органические материалы	Даёт высокий контраст для распознавания дефектов
Инфракрасный (>750 нм)	Скрытые дефекты, работа через плёнки/этикетки	Проникает сквозь некоторые материалы, не виден человеку
Ультрафиолетовый (<400 нм)	Выявление невидимых дефектов (трещины, остатки масел)	Флуоресцентный эффект на некоторых материалах

Все современные промышленные светильники предлагают несколько цветовых вариантов, которые можно гибко настраивать под конкретный материал и задачу.

Важно: убедитесь, что спектральная чувствительность вашей камеры соответствует выбранному источнику света.

Борьба с бликами на сложных поверхностях — металл, стекло, пластик

Самые частые проблемы возникают именно с блестящими деталями. Вот пошаговая стратегия.

Шаг 1. Оцените поверхность

Глянцевый металл (зеркальный) → коаксиальный свет или световой купол.
Матовая, но рельефная → внеосевое освещение.
Прозрачное стекло / пластик → фоновая подсветка или рассеянный свет.
Лакированные / блестящие этикетки → антибликовые фильтры и рассеиватели.

Шаг 2. Используйте рассеянный свет

Жёсткий направленный свет даёт жёсткие блики. Рассеянный свет (диффузоры, софтбоксы, купола) «размазывает» отражения и делает их менее заметными.

Шаг 3. Меняйте угол падения

Если блик есть — подвиньте источник света. Отражающая поверхность даёт блик только при строго определённом угле (угол падения = углу отражения). Сместите свет на 10–15° — и блик уйдёт.

Шаг 4. Используйте поляризационные фильтры

Свет отражается от диэлектрических поверхностей (стекло, пластик, лак) с сохранением поляризации. Поставив поляризатор на источник света и анализатор (поляризационный фильтр) на объектив камеры, можно полностью погасить отражённый свет. Эффективно для глянцевых этикеток, лакированных поверхностей, бликующих металлических крышек.

Шаг 5. Используйте инфракрасный свет

Многие металлы по-разному отражают видимый и инфракрасный свет. ИК-подсветка часто даёт меньше бликов на шероховатых металлических поверхностях.

Как выбрать освещение — пошаговый алгоритм

Вопрос 1. Что мы ищем?

Контур / размер / положение → Backlight (фоновая подсветка).
Поверхностные дефекты (царапины, поры) → Bright Field (кольцевой или коаксиальный свет).
Рельеф / высота / топография → Off-Axis (внеосевой свет).
Текстура / цвет → Dome Light (купол).

Вопрос 2. Какой материал?

Материал	Рекомендуемый тип освещения	Причина
Сталь, алюминий (полированный)	Коаксиальный, купол	Минимизация зеркальных бликов
Сталь, алюминий (матовый)	Кольцевой, внеосевой	Хороший контраст дефектов
Пластик (глянцевый)	Купол, рассеянный свет	Равномерное освещение без бликов
Стекло, прозрачный пластик	Backlight, поляризация	Чёткий силуэт, контроль дефектов
Резина, ткань	Кольцевой, внеосевой	Текстура требует теней для контраста
Печатные платы	Коаксиальный	Зеркальные дорожки + тёмный текстолит

Вопрос 3. Какая скорость линии?

Высокая скорость (>100 объектов/сек) → только яркие источники. Коаксиальный свет может не подойти из-за потери 75% света. Используйте мощные кольцевые или линейные светильники.
Низкая скорость / статика → можно использовать купола и коаксиальные системы.

Вопрос 4. Есть ли ограничения по месту?

Купола и коаксиальные системы крупнее и тяжелее кольцевых. Для роботизированных систем (камера на руке) предпочтительны компактные кольцевые светильники.

Примеры из практики

Пример 1. Контроль маркировки на крупных стальных деталях (машиностроение)

Задача: Производитель промышленных редукторов (поставщик для горно-металлургической отрасли) наносит методом электромеханической гравировки идентификационные номера на корпусные детали из стали 45. Поверхность — после механической обработки, с лёгкой шероховатостью и следами СОЖ. Ручной контроль оператором давал пропуски до 2% из-за плохой читаемости клейма под разными углами освещения.

Решение: ВТ-Роботикс установила систему технического зрения с кольцевой подсветкой красного спектра. Красный свет обеспечил оптимальное проникновение через микронеровности и загрязнения, а угол падения 45° исключил блики от следов фрезы. Алгоритм распознавания обучен на 500 образцах с разной глубиной гравировки.

Результаты: Надёжность распознавания — 99,7% при такте 40 деталей в час. Исключены ошибки оператора, снижен риск отправки неидентифицированной детали заказчику. Система работает в цехе с переменной освещённостью (естественный свет + лампы ДРЛ).

Пример 2. Проверка этикеток на фармацевтических пачках (фармацевтика)

Задача: Считывание DataMatrix-кодов с глянцевых лакированных этикеток. Ручная настройка давала постоянные блики.

Решение: Антибликовая подсветка с поляризационными фильтрами. Светодиоды + поляризатор на источнике, поляризационный фильтр на объективе.

Результаты: Полное устранение бликов. Стабильное считывание кодов системы «Честный знак».

Пример 3. Проверка качества на полированных металлических деталях (машиностроение)

Задача: Контроль царапин и пор на полированном стальном вале.

Решение: Коаксиальная подсветка. Свет направлен строго по оси камеры. Царапины выглядят тёмными на светлом поле.

Результаты: Обнаружение царапин глубиной от 5 мкм.

Пример 4. Определение ориентации деталей в бункере (роботизированная сборка)

Задача: Кобот должен брать детали из бункера. Детали перекрывают друг друга, лежат хаотично.

Решение: 3D-камера со встроенной подсветкой структурированного света (паттерн-проектор).

Результаты: Стабильное определение положения и ориентации каждой детали.

Экономика — сколько стоит освещение и когда оно окупается

Тип освещения	Примерная цена (Россия)	Когда окупается
Кольцевой свет (базовый)	20–80 тыс. руб.	Сразу — базовая необходимость
Кольцевой свет (профессиональный, с управлением)	80–250 тыс. руб.	3–6 месяцев (снижение брака)
Фоновая подсветка	50–150 тыс. руб.	3–8 месяцев
Световой купол	150–500 тыс. руб.	6–12 месяцев (сложные поверхности)
Коаксиальная подсветка	200–600 тыс. руб.	6–18 месяцев
Антибликовый комплект (поляризация)	50–150 тыс. руб. (дополнительно)	3–6 месяцев
Интеграция освещения (проектирование, монтаж, настройка)	100–400 тыс. руб.	Входит в стоимость проекта

Окупаемость складывается из:

Снижения брака (особенно критично для дорогой продукции).
Роста производительности (система не «зависает» из-за плохих снимков).
Снижения ручного контроля (не нужно перепроверять сомнительные результаты).

Типичная ошибка: сэкономить на освещении, поставив дешёвый светильник. В результате система работает нестабильно, брак растёт — и вы теряете больше, чем сэкономили.

Ограничения — когда никакой свет не поможет

Экстремально зеркальные объекты (полированное серебро, хром) — даже коаксиальный свет даёт отражения. Используйте тёмное поле (dark field) или специальные решения (лазерная триангуляция).
Объекты с переменной геометрией и отражающей способностью — один тип освещения не подойдёт для всех. Используйте программно-управляемые системы с переключением режимов.
Детали, движущиеся с очень высокой скоростью (>5 м/с) — требуется стробоскопическая подсветка с очень короткой вспышкой (микросекунды). Это дорого.
Агрессивная среда (масло, пыль, вода) — оптика запотевает и загрязняется. Требуется защитное исполнение (IP67/IP69K) и системы продувки.

Риски и как их минимизировать

Риск	Последствия	Минимизация от ВТ-Роботикс
Освещение настроено «на глаз»	Камера видит не то, что человек. Система нестабильна	Настраиваем только по изображению с камеры, используем тестовые образцы
Игнорирование спектральной чувствительности камеры	Свет есть, а камера его «не видит»	Проверяем совместимость до покупки
Нет запаса по яркости	При загрязнении оптики яркость падает, система сбоит	Закладываем запас 30–50% и регулярное ТО
Не учтена температура окружающей среды	Светодиоды теряют яркость при нагреве, меняется цветовая температура	Используем светильники с активным охлаждением для горячих цехов
Освещение мешает операторам	Жалобы, утомляемость, риск	Используем ИК-подсветку (невидима для глаз) или экранируем видимый свет

Заключение

Освещение для систем технического зрения — это не «опция», а критический компонент, который определяет, будет ли ваша система работать стабильно и надёжно. Кольцевой свет, фоновая подсветка, световой купол, коаксиальная подсветка, поляризация — у каждого инструмента своя задача. Выбор зависит от материала, геометрии детали, скорости линии и бюджета.

Главное правило: настраивайте свет по тому, что видит камера, а не по тому, что видите вы. И не откладывайте освещение на последний этап интеграции — это путь к провалу.

Не уверены, какой свет подойдёт для вашей задачи? Пришлите нам 5–10 образцов деталей. Мы проведём тесты с разными типами освещения в нашей лаборатории и подберём оптимальную конфигурацию.
