Автоматические линии с числовым программным управлением (ЧПУ) требуют постоянного контроля уровня смазочно-охлаждающих жидкостей (СОЖ) и смазки для направляющих. Остановка станка для долива — потеря производительности. Ручная заправка раз в смену или по сигналу датчика отвлекает оператора от основной работы, требует хождения по цеху с канистрами, создаёт риск проливов и травм. Коллаборативные роботы (коботы) способны взять на себя эту рутинную, но критическую задачу, работая автономно и безопасно рядом с человеком. В этой статье разберём, как коботы выполняют заправку станков смазкой и СОЖ, какое оборудование для этого нужно, и когда такая автоматизация выгодна.

Зачем кобот для заправки

Заправка смазочных материалов — идеальная задача для кобота по нескольким причинам:

• Монотонная и повторяющаяся: кобот может выполнять её по расписанию (каждые N часов) или по сигналу датчика уровня.
• Не требует высокой скорости или грузоподъёмности: канистра с СОЖ или маслом обычно весит 10–20 кг, что под силу любому коботу.
• Может быть вредной для человека: пролитая СОЖ скользкая, пары могут быть неприятны. Кобот безразличен к этим условиям.
• Простая интеграция с контроллером станка: достаточно дискретных сигналов «нужна заправка», «заправка завершена».

Кроме того, кобот может обслуживать несколько станков по очереди, перемещаясь на рельсе (линейная направляющая) или на мобильной платформе (AGV, но мы не используем AGV, поэтому стационарный кобот с зоной действия, охватывающей несколько станков).

Какие жидкости и операции автоматизируют

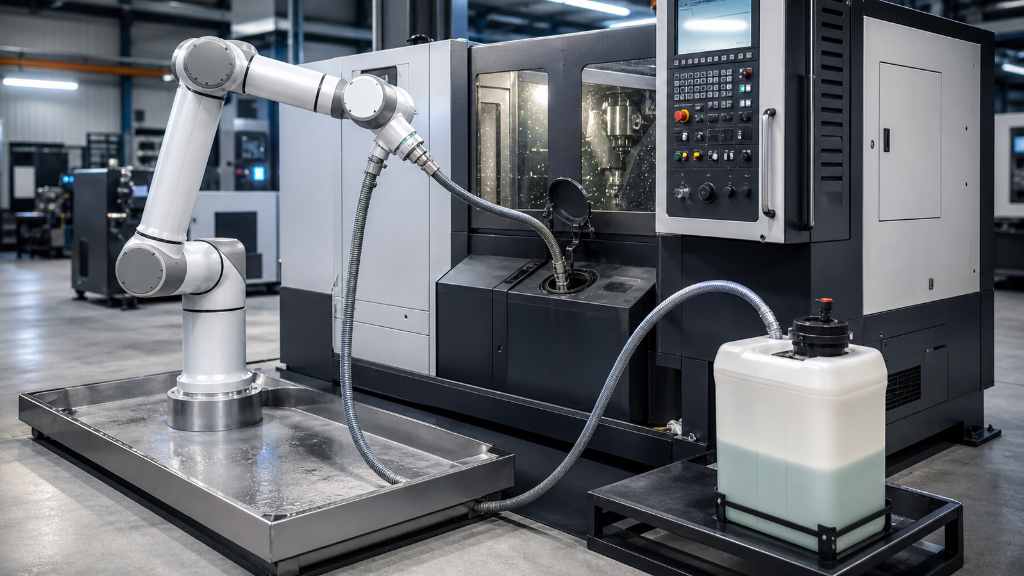

1. Заправка бака СОЖ (эмульсия, масло) Станки с ЧПУ потребляют СОЖ, которая уносится со стружкой, испаряется, разлагается. Кобот открывает крышку бака (специальным захватом), берёт канистру с СОЖ (или подносит пистолет от централизованной системы), дозирует жидкость через клапан, закрывает крышку.

2. Долив масла в гидравлику и редукторы На станках есть маслозаправные горловины. Кобот с датчиком уровня масла (лазерным или ультразвуковым) проверяет уровень, при необходимости доливает из канистры через шланг с наконечником.

3. Смазка направляющих и ходовых винтов Некоторые станки требуют периодической ручной смазки направляющих (консистентной смазкой). Кобот с пистолетом для смазки может проехать вдоль направляющих (если установлен на линейном модуле) или дотянуться до нескольких точек смазки.

4. Замена бочек с СОЖ на централизованной станции В крупных цехах СОЖ подаётся по трубам от центральной станции. Кобот может автоматически подключать / отключать бочки, открывать краны.

5. Очистка и замена фильтров Опционально: кобот может извлекать отработанные фильтры и устанавливать новые.

В большинстве случаев автоматизируют именно заправку бака СОЖ и долив масла — это самые частотные операции.

Оборудование и оснастка

Для заправочных операций кобот оснащается специальными инструментами:

• Крышесъёмник (манипулятор для поворота/подъёма крышек) — простой пневматический или электромеханический захват.
• Дозатор (клапан или насос) — для подачи жидкости из канистры или бочки. Управляется дискретным сигналом от кобота.
• Шланг с жёстким наконечником — для точного ввода в горловину бака.
• Канистра или ёмкость с СОЖ/маслом (может быть стационарная, расположенная рядом, или кобот берёт её с подставки).
• Датчик уровня (ёмкостной, ультразвуковой) — для контроля заполнения бака станка (чтобы не перелить).
• Аварийный поддон для сбора возможных протечек (по требованиям экологии).

Централизованный вариант: вместо канистры кобот подводит шланг от напорной линии СОЖ, открывает клапан. Так безопаснее и не нужно менять канистры.

Интеграция с ЧПУ и логика работы

Кобот взаимодействует со станком через дискретные сигналы или промышленный протокол (Profinet, EtherNet/IP). Типовая логика:

1. Станок контролирует уровень СОЖ через свой датчик (поплавковый, электродный). При падении уровня ниже допустимого, станок выдаёт сигнал «Требуется заправка».
2. Кобот (или центральный контроллер) получает этот сигнал. Если кобот обслуживает несколько станков, он планирует операцию по очереди.
3. Кобот подходит к баку станка (или подъезжает на рельсе).
4. Открывает крышку бака (если есть).
5. Подводит шланг от дозатора к горловине.
6. Включает подачу жидкости на заданное время или до срабатывания датчика уровня (контроль переполнения).
7. Отключает подачу, убирает шланг, закрывает крышку.
8. Сообщает станку «Заправка завершена».
9. Станок сбрасывает сигнал тревоги и продолжает работу.

Цикл занимает 1–5 минут. При нормальном уровне СОЖ (обычно заправка требуется раз в 4–8 часов) кобот может совмещать обслуживание нескольких станков.

Пример из практики

Задача: механический цех с 6 токарными и фрезерными станками. СОЖ подавалась из центрального бака через трубопровод, но операторы вручную открывали краны на станках (иногда забывали закрыть — были проливы). Уровень СОЖ в баках станков не контролировался, станки часто останавливались из-за низкого уровня. Цех работал в 2 смены, операторы отвлекались на проверку и долив.

Решение: внедрён кобот на рельсовой направляющей (передвигается между станками). На станках установлены поплавковые датчики низкого уровня и клапаны подачи СОЖ от центральной магистрали. Кобот оснащён простым механическим крышесъёмником и шлангом с наконечником. Алгоритм: при сигнале «низкий уровень» от любого станка кобот подъезжает к нему, открывает крышку, подводит шланг, подаёт команду на открытие клапана на 30 секунд (доза), закрывает клапан, убирает шланг, закрывает крышку. Уровень проверяется датчиком (если не поднялся — повтор). Вся заправка — 45 секунд.

Результат:

• Простои станков из-за отсутствия СОЖ полностью исключены.
• Операторы цеха больше не ходят с канистрами, экономя до 1 часа в смену на человека.
• Проливы СОЖ (опасность поскользнуться) сократились на 99%.
• Окупаемость кобота с рельсом (около 3,5 млн руб) — 10 месяцев.

Окупаемость и эффект

Стоимость решения: кобот (1,5–2,5 млн руб), рельс (если нужно обслуживать несколько станков, +0,5–1 млн руб), оснастка (крышесъёмник, шланги, клапаны — 200–400 тыс руб), интеграция. Итого до 4 млн руб.

Экономический эффект складывается из:

• Сокращения простоев станков (каждая остановка из-за отсутствия СОЖ стоит тысяч рублей потерянной выработки).
• Высвобождения времени операторов (1–2 часа в смену на бригаду из 6 станков).
• Снижения расхода СОЖ за счёт точного дозирования (исключение переливов).
• Повышения безопасности (нет проливов на полу).

Окупаемость — 8–14 месяцев в зависимости от числа обслуживаемых станков и стоимости простоя.

Ограничения и когда кобот не подходит

• Очень маленькое количество станков (1–2) и низкая загрузка — ручная заправка может быть дешевле.
• Станки, требующие частой заправки (каждые 30 минут) — кобот не успеет обслужить много станков, лучше стационарная автоматическая доливочная система.
• Станки с нестандартными крышками (требуют сложного манипулятора) — затраты на оснастку могут превысить выгоду.
• Станки очень старые, без электрических сигналов «нужна заправка» — потребуется дооснащение датчиками.

Рекомендации по внедрению

1. Начните с 2–3 наиболее критичных станков, которые часто останавливаются из-за отсутствия СОЖ.
2. Используйте централизованную систему подачи СОЖ (шланг от магистрали), а не канистры — это проще и надёжнее.
3. Обязательно установите датчик верхнего уровня в бак станка, чтобы исключить перелив.
4. Предусмотрите аварийный сбор протечек (поддон, датчик протечки).
5. Научите операторов вручную запускать заправку (кнопкой) — на случай, если датчик уровня не сработал.

Если вы хотите автоматизировать обслуживание парка станков с ЧПУ и избавить операторов от рутинных доливок, свяжитесь с нами. Мы разработаем оптимальную конфигурацию (кобот на рельсе или стационарный, тип захвата, интеграцию с ЧПУ) и выполним внедрение под ключ.
