Металлургия — это отрасль, где человек традиционно работал в самых экстремальных условиях. Температура расплавленного металла достигает 1600°C, тепловое излучение у печей превышает 1500°C, а каждая операция у конвертера или домны связана со смертельным риском. Именно здесь роботизация перестала быть «инновацией» и стала насущной необходимостью.
В этой статье мы разберём три ключевые операции, которые уже сегодня передаются роботам на металлургических предприятиях: отбор проб металла, замена термопар и измерительных блоков и очистка желобов доменных печей. Вы узнаете о реальных проектах ЕВРАЗа, «Северстали» и зарубежных металлургических компаний, а также о том, какие экономические и социальные эффекты даёт роботизация в этой отрасли.
Почему металлургия — передний край роботизации
Металлургическое производство предъявляет к роботам требования, которые не встречаются больше нигде:
- Экстремальные температуры. Робот должен работать в зоне теплового излучения свыше 1500°C, а его «рука» — выдерживать контакт с расплавленным металлом при 1600°C.
- Тяжёлое оборудование. Измерительные зонды и термопары длиной до 10 метров, вес которых требует высокой грузоподъёмности манипулятора.
- Агрессивная среда. Пыль, газы, брызги металла, вибрации — всё это разрушает обычную электронику за считанные дни.
- Непрерывность процесса. Остановка доменной печи или конвертера стоит миллионы рублей в час. Робот должен быть надёжен, как само металлургическое оборудование.
Именно поэтому металлургия стала одной из первых отраслей, где промышленные роботы начали выполнять не вспомогательные, а критические производственные операции.
Отбор проб металла — роботы вместо людей у расплава
Отбор проб — одна из самых опасных и ответственных операций в металлургии. Качество пробы определяет точность химического анализа, а значит — корректность корректировки состава стали перед выпуском.
Как это работает вручную
Традиционно оператор в специальном защитном костюме берёт металлическую штангу (ланцет) длиной около метра, закрепляет на ней одноразовый пробоотборник, подходит к печи или ковшу и погружает зонд в расплавленный металл при температуре около 1600°C. Зонд находится в металле несколько секунд, после чего извлекается, охлаждается, а пробу отправляют в лабораторию.
Проблемы ручного метода:
- Экстремальная эргономическая нагрузка: рабочий держит штангу на вытянутой руке в защитном костюме при высокой температуре.
- Субъективность: глубина погружения, время выдержки, угол — всё зависит от человека.
- Риск травм и ожогов.
- Ограниченная частота отбора проб: человек физически не может выполнять эту операцию каждые несколько минут.

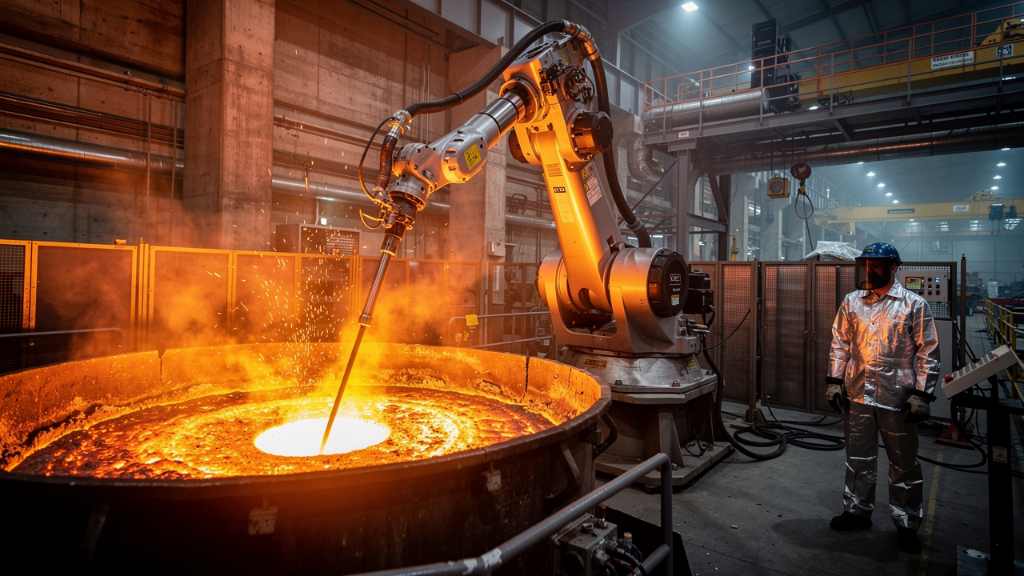

Роботизированное решение — автоматизированные ячейки отбора проб
Современные решения для роботизированного отбора проб металла включают автоматизированные ячейки, которые полностью берут на себя физически тяжёлую работу сталеваров.
Пример из практики — автоматизированная ячейка IPR на металлургическом заводе в Южной Европе:
Состав комплекса:
- Промышленный робот с захватом, специально разработанным для высокотемпературных условий (IPR).
- Магазин-накопитель для хранения проб и термопар.
- Траверса для металлической штанги длиной около 10 метров.
- Центрирующая станция для точного позиционирования штанги.
- Станция азотной закалки для гашения пламени на пробоотборнике.
Как работает:
- Робот берёт из магазина пробоотборник или термопару.
- Захват с усилием 100 кг натягивает зонд на штангу.
- Штанга проходит через центрирующую станцию, чтобы обеспечить точное позиционирование.
- Комплекс погружает зонд в расплавленный металл (чугун) для отбора пробы.
- После извлечения азотная станция гасит пламя на пробоотборнике (он состоит из огнезащитного картонного тубуса и негорючего песчаного сердечника).
- Робот помещает пробу в лоток, откуда рабочий извлекает её и отправляет в лабораторию по пневмопочте.
Ключевой эффект: Человек полностью выведен из зоны с температурой 1600°C. Робот выполняет операцию стабильно, с одинаковым усилием и временем выдержки — качество проб становится воспроизводимым.
Полностью автоматические системы отбора проб
В Китае разработан патент на полностью автоматический робот для измерения температуры и отбора проб расплавленной стали. Система включает:
- Магазин для пробоотборников с поворотным механизмом.
- Механизм захвата и центрирования пробоотборника.
- Систему продольного и поперечного перемещения для точного позиционирования над расплавом.
- Быстрый подъём после завершения операции.
Робот работает циклично: берёт пробоотборник, позиционирует его над расплавом, быстро опускает в металл, выдерживает заданное время, извлекает и возвращает использованный зонд в магазин, подготавливая новый для следующего цикла.
Замена термопар и измерительных блоков — роботы у конвертера
Измерение температуры и химического состава расплавленного металла — критически важная операция, которая должна выполняться с высокой частотой. На современных конвертерах и электропечах используются погружные термопары и измерительные блоки, которые требуют регулярной замены.
Зачем нужна автоматизация
На одном из российских металлургических предприятий операция по замене измерительного блока на конвертере ранее выполнялась вручную. Температура теплового излучения в зоне работы превышала 1500°C. Роботизированный комплекс, внедрённый на этом производстве, выполняет операцию за 2,5 минуты, полностью исключая присутствие человека в опасной зоне.
Как работает робот-термопарист
Роботизированный комплекс для замены термопар включает:
- Магазин измерительных блоков — накопитель, из которого робот берёт новый блок.
- Захват с термозащитой — манипулятор с теплоизоляцией, способный работать с раскалёнными объектами.
- Система позиционирования — точное наведение на гнездо конвертера или печи.
- Механизм извлечения — захват старого блока и его утилизация.
Цикл работы:
- Робот берёт новый измерительный блок из магазина.
- Перемещается к гнезду на конвертере.
- Извлекает отработанный блок.
- Устанавливает новый блок с заданным усилием.
- Утилизирует старый блок.
Время цикла — 2–3 минуты, что значительно быстрее ручной операции и, главное, безопаснее.
Роботизированные решения для электропечей
Для дуговых сталеплавильных печей (EAF) разработаны специализированные роботизированные комплексы, которые выполняют полный цикл операций:
- Автоматический отбор проб — робот с многопозиционным инструментальным блоком берёт пробу из печи.
- Замер температуры — погружение термопары на заданную глубину с контролем времени.
- Очистка выпускного отверстия — удаление застывшего металла и шлака.
- Проверка футеровки — визуальный осмотр внутренней поверхности печи с помощью камер.
Шестиосевые промышленные роботы с быстросменными инструментами позволяют одному манипулятору выполнять несколько задач, что снижает стоимость ячейки и упрощает интеграцию в существующие цеха.
Очистка желобов доменной печи — роботы в самых горячих точках
Желоба доменной печи — это каналы, по которым расплавленный чугун и шлак стекают из печи. Со временем они забиваются застывшим металлом и шлаком, что требует регулярной очистки. Операция выполняется при экстремальных температурах и является одной из самых тяжёлых в доменном производстве.
Робот-паук на ЕВРАЗ ЗСМК — ремонт за 16 суток вместо 3 месяцев
Один из самых ярких примеров роботизации в доменном производстве России — капитальный ремонт доменной печи №3 на ЕВРАЗ ЗСМК (Западно-Сибирский металлургический комбинат).
Задача: Требовалось восстановить футеровку (внутреннюю огнеупорную облицовку) доменной печи. Традиционный метод — полная остановка агрегата на 3 месяца и ручная кладка огнеупорного кирпича. Стоимость простоя и ремонта — колоссальная.
Решение: Применён метод шоткретирования с использованием робота-паука, который внешне напоминает паука и способен перемещаться внутри печи.
Как это работает:
- Робот самостоятельно смешивает бетон, жидкое стекло и воду в нужных пропорциях.
- Смесь распыляется на внутреннюю поверхность печи, формируя прочное покрытие.
- Процесс выполняется при температуре 300–400°C — печь не останавливается полностью, чугун остаётся внутри, что позволяет избежать остывания.
Ключевой момент: Температурный режим сохранён, что позволяет стабильно поддерживать высокие объёмы вдувания пылеугольного топлива и общую эффективность производства.
Результаты:
- Ремонт выполнен за 16 суток вместо 3 месяцев.
- Инвестиции составили около 300 млн рублей.
- Люди полностью исключены из опасной зоны.
- Робот взял на себя наиболее рискованные операции.
Цитата: «Сохранение температурного режима и качества футеровки позволит нам стабильно поддерживать высокие объёмы вдувания пылеугольного топлива и общую эффективность производства. Благодаря использованию робота паука, который взял на себя наиболее рискованные и тяжёлые операции, мы смогли провести ремонт без полной остановки агрегата и исключить присутствие людей в опасной зоне» — Александр Трубников, директор по ремонтам дивизиона «Сибирь» ЕВРАЗа.
Гидромолоты для очистки желобов
Для регулярной очистки желобов доменных печей от застывшего металла используются специализированные машины с гидромолотами, такие как Brokk 180. Эти машины дистанционно управляются оператором, который находится в безопасном месте, и способны разрушать застывший чугун и шлак в самых горячих точках.
Хотя Brokk 180 не является полностью автономным роботом, его использование — важный шаг к роботизации: оператор выведен из опасной зоны, а машина выполняет самую тяжёлую работу.
Экономика роботизации в металлургии
Роботизация в металлургии — это не только безопасность, но и экономика. Вот ключевые эффекты:
| Операция | До роботизации | После роботизации |
| Отбор проб металла | Человек в зоне 1600°C | Робот, человек вне опасной зоны |
| Замена термопар | Ручная операция у конвертера | 2,5 минуты, человек исключён |
| Ремонт футеровки доменной печи | 3 месяца, полная остановка | 16 суток, без остановки |
| Очистка желобов | Ручная работа у расплава | Дистанционное управление или автономный робот |
Сроки окупаемости: Проекты роботизации в металлургии окупаются за 1,5–3 года за счёт:
- Снижения простоев (ремонт домны за 16 суток вместо 3 месяцев — экономия сотен миллионов рублей).
- Исключения травматизма и связанных с ним выплат.
- Стабильного качества проб и, как следствие, точности корректировки состава стали.
- Снижения расхода материалов (робот дозирует шоткрет-смесь точнее человека).
Российские разработки для металлургии
Российские компании активно разрабатывают решения для автоматизации металлургических процессов.
Роболаб — автоматизированная лаборатория в цехе
ГК «Термо Техно» представила «Роболаб» — первый российский автоматизированный контейнерный комплекс для подготовки и анализа проб стали, чугуна и шлака.
Что делает:
- Регистрация пробы.
- Маркировка.
- Анализ качества поверхности (система технического зрения определяет дефекты от 0,1 мм).
- Шлифовка/фрезерование.
- Спектральный анализ.
- Передача данных в ЛИМС/АСУТП.
Ключевые параметры:
- Робот-манипулятор с длиной 900 мм, нагрузкой 5 кг, точностью позиционирования 0,025 мм.
- Экспресс-анализ за 2 минуты, включая пробоподготовку.
- Российское ПО, отсутствие лицензионных и санкционных рисков.
Значение: Лаборатория размещается непосредственно в металлургическом цехе, что исключает необходимость транспортировки проб и сокращает время получения результатов.
Роботизированные комплексы для EAF
Для дуговых сталеплавильных печей разрабатываются роботизированные комплексы, выполняющие полный цикл операций: отбор проб, замер температуры, очистка выпускного отверстия, проверка футеровки. Шестиосевые роботы с быстросменными инструментами позволяют одному манипулятору выполнять несколько задач, что снижает стоимость ячейки.
Ограничения и вызовы
Несмотря на очевидные преимущества, роботизация в металлургии сталкивается с барьерами:
- Экстремальные условия эксплуатации. Роботы должны выдерживать температуры, которые разрушают обычную электронику. Требуется специальная термозащита, системы охлаждения, термостойкие кабели.
- Высокая стоимость внедрения. Роботизированный комплекс для отбора проб или замены термопар стоит десятки миллионов рублей.
- Сложность интеграции. Металлургические агрегаты часто имеют устаревшие системы управления, которые сложно «подружить» с современными роботами.
- Дефицит кадров. Инженеров, способных обслуживать роботов в металлургии, крайне мало.
- Консерватизм отрасли. Металлургические предприятия неохотно меняют проверенные технологии, даже если они опасны для людей.
Рекомендации по внедрению
- Начинайте с самых опасных операций. Отбор проб, замена термопар, очистка желобов — там, где человеку находиться смертельно опасно. Это даёт максимальный социальный эффект и снижает риски.
- Используйте поэтапный подход. Сначала — дистанционное управление (как Brokk для желобов), затем — автоматизация отдельных операций, затем — полностью автономные роботы.
- Инвестируйте в термозащиту. Роботы в металлургии должны иметь специальное исполнение: тепловые экраны, воздушное охлаждение, термостойкие кабели.
- Планируйте интеграцию с существующими системами. Робот должен «дружить» с АСУТП и системами лабораторного контроля.
- Обучайте персонал. Операторы должны понимать, как работает робот, как его останавливать и как реагировать на сбои.
- Используйте государственную поддержку. Льготный лизинг под 3–5%, субсидии, промышленный кешбэк — эти инструменты делают роботизацию доступнее.
Заключение
Роботы в сталеплавильном цехе перестали быть фантастикой. ЕВРАЗ отремонтировал доменную печь за 16 суток вместо 3 месяцев с помощью робота-паука. Автоматизированные ячейки отбирают пробы металла при 1600°C, полностью выводя человека из опасной зоны. Роботы меняют термопары на конвертерах за 2,5 минуты. Российские разработки — «Роболаб» от «Термо Техно» — анализируют состав стали за 2 минуты прямо в цехе.
Металлургия остаётся одной из самых сложных отраслей для роботизации. Но именно здесь роботы дают максимальный эффект: не только экономический, но и социальный. Люди перестают работать в условиях, которые убивают.
