Промышленные роботы нередко эксплуатируются в условиях, далёких от идеальных: литейные цеха с графитовой пылью, гальванические участки с испарениями кислот, пищевые производства с частой влажной уборкой, покрасочные камеры с аэрозолями. Обычный робот без специальной защиты быстро выйдет из строя: загрязнятся подшипники, окислятся контакты, заклинит редукторы.
В этой статье разберём, что такое IP-защита, какие степени для каких сред подходят, и на что обратить внимание при выборе робота для агрессивных условий.
Что такое IP-код и как его читать
IP (Ingress Protection) — международный стандарт, определяющий степень защиты электрооборудования от проникновения твёрдых предметов (пыли) и жидкостей (воды). Код IP состоит из двух цифр:
- Первая цифра (0–6): защита от твёрдых частиц (пыли, песка). Максимум — 6 (полностью пыленепроницаемо).
- Вторая цифра (0–9): защита от воды. Максимум — 9 (защита от воды высокого давления и пара).
| IP-класс | Первая цифра (пыль) | Вторая цифра (влага) | Типовое применение |
| IP54 | 5 (пылезащищён, но не пыленепроницаем) | 4 (защита от брызг) | Сухие чистые цеха, лёгкая пыль |
| IP65 | 6 (полностью пыленепроницаем) | 5 (защита от водяных струй) | Пыльные среды (дробеструйка, цемент) |
| IP67 | 6 | 7 (кратковременное погружение до 1 м) | Влажные среды, мойка, пищевое производство |
| IP68 | 6 | 8 (длительное погружение) | Под водой, в жидкостях |
| IP69K | 6 | 9K (высокотемпературная мойка под давлением) | Пищевая, фармацевтика, автомойки |
Обратите внимание: IP65 и выше — полностью пыленепроницаемые, что критично для цементных, литейных, деревообрабатывающих производств.
Какая среда — какой IP
1. Сухие цеха с незначительной пылью (сборка, сварка)
- Достаточно IP54.
- Пыль может попадать внутрь, но в небольших количествах.
- Периодическая продувка сжатым воздухом продлит жизнь.
2. Пыльные среды (литейка, цемент, угольная пыль)
- IP65 или выше.
- Полная пыленепроницаемость обязательна.

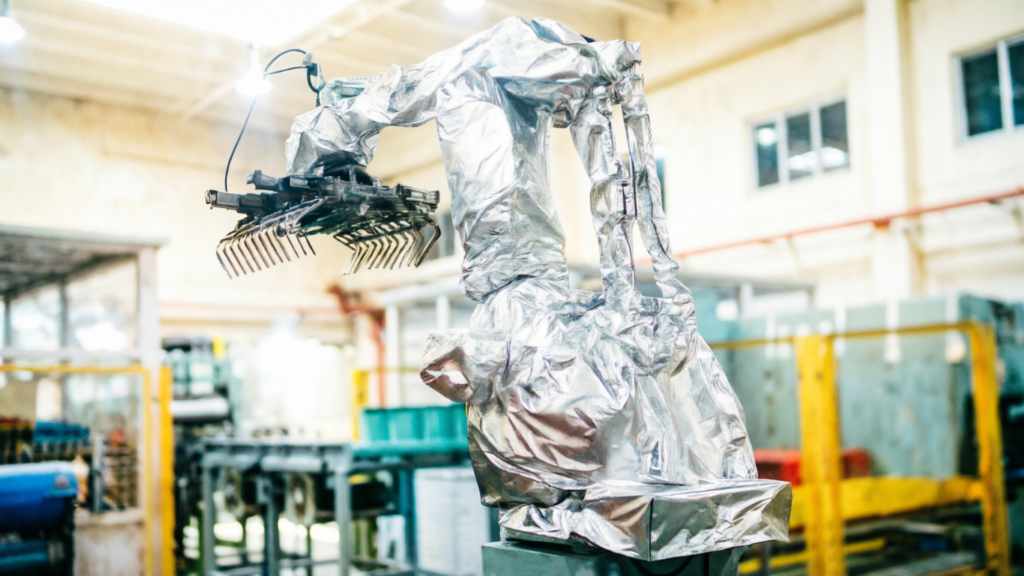

- Пыль может абразивно изнашивать незащищённые подвижные элементы, поэтому нужны ещё и чехлы, пылесборники.
3. Влажные среды и частое мытьё (пищевое производство, рыбопереработка)
- IP67 или IP69K.
- Влага не должна проникать внутрь.
- IP69K противостоит высокотемпературной мойке под давлением — обязателен для пищевых и фармацевтических заводов.
4. Агрессивные среды (кислоты, щёлочи, органические растворители)
- Обычный IP недостаточен, требуется дополнительная химическая защита (специальные покрытия, нержавеющая сталь, тефлоновые уплотнения).
- IP65/IP67 + химически стойкие материалы.
Конструктивные особенности защищённых роботов
Робот с высокой IP-защитой — это не просто «закрытый корпус». Производитель применяет несколько решений:
- Уплотнения на всех стыках (силиконовые, резиновые) и разъёмах.
- Лабиринтные уплотнения валов на редукторах — исключают попадание пыли даже при вращении.
- Встроенные теплоотводы — герметичный корпус ухудшает охлаждение; требуются радиаторы, а иногда и водяное охлаждение.
- Защита кабелей и шлангов — двойная оплётка, металлорукава, герметичные разъёмы.
- Антикоррозийные покрытия внутренних деталей (цинк, эпоксидные смолы).
Важно: даже робот с IP67 не защищён от химической коррозии. Для гальваники или химических цехов нужно выбирать версии с покрытием из нержавеющей стали (например, Kawasaki предлагает исполнения для фармацевтики и химии).
Типичные ошибки при выборе защиты
Ошибка 1: «У нас в цехе не очень грязно, возьмём IP54, дешевле». Через 6 месяцев робот начинает «глючить» из-за пыли в датчиках и разъёмах. Экономия оборачивается дорогим ремонтом.
Ошибка 2: «Поставим робота под вытяжку — IP54 выдержит». Вытяжка не спасает от мелкой взвеси, которая проникает в корпус.
Ошибка 3: «IP67 подойдёт для химической гальваники». Нет, нужна дополнительная защита от химикатов (тефлон, нержавейка). IP67 защищает от воды, но не от растворителей, которые разрушают обычные уплотнения.
Ошибка 4: «IP69K — переплата, не нужна такая защита». Если завод регулярно моет оборудование паром под давлением — IP69K обязателен. Без него вода попадёт внутрь и выведет робота из строя.
Примеры из практики
Пример 1 (правильный выбор): Литейное производство алюминия. В воздухе — графитовая пыль, мелкие частицы оксидов. Заказчик заложил бюджет на роботов с IP65 и дополнительными чехлами на редукторы. 3 года эксплуатации без поломок.
Пример 2 (ошибка): Деревообрабатывающий цех. Выбрали роботов IP54 (экономия). Через 9 месяцев начались залипания подшипников из-за мелкой опилочной пыли. Ремонт оказался дороже разницы в цене между IP54 и IP65.
Пример 3 (отраслевой стандарт): Рыбоперерабатывающий завод. Влажная среда, ежедневная мойка с моющими средствами. Использовали роботов IP67 из нержавеющей стали. Работают без нареканий 5 лет.
Рекомендации при заказе
- Чётко опишите среду в техническом задании: тип пыли (абразивная, угольная), наличие влаги (конденсат, брызги, струи, погружение), химические вещества.
- Запросите у производителя официальные данные по IP и дополнительные сертификаты (например, для пищевых производств — FDA-совместимые смазки, материалы).
- Проверьте наличие сервисных разъёмов для диагностики (в герметичных роботах доступ может быть затруднён).
- Закладывайте бюджет на регулярное обслуживание — даже робот IP69K нуждается в проверке уплотнений и замене изношенных прокладок.
